Hochdruckbehälter höchster Qualitätsstufe: Schweißung mit Prozessüberwachung

Die Anforderung für diesen Behälter sind:
1. Perfekte Durchschweißung der Wurzel
2. Geringste Nahtüberhöhungen ohne Einbrandkerben.
Lösung: Plasmastichlochschweißen mit Kaltdrahtzufuhr.
Alle Schweißparameter werden PC-überwacht und aufgezeichnet.
Die Qualität jedes einzelnen Behälters wird dokumentiert.

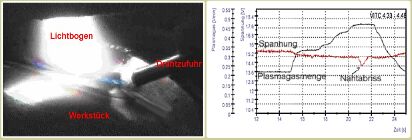

Video- und rechnergestützte überwachte Plasmaschweißung

Der Schweißprozess wird sowohl im Versuchstadium als auch in der Fertigung
video- und bei entsprechender Anforderung rechnergestützt überwacht.

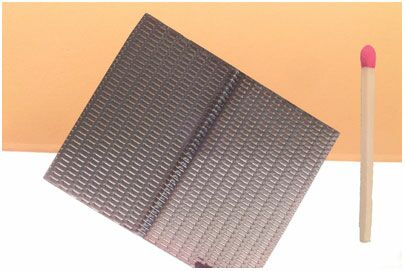

Streckmetall

Plasmaschweißen von Streckmetall
Die Filterfeinheit musste erhalten bleiben, somit waren alle einzelnen geschnittenen Enden zu verschweißen

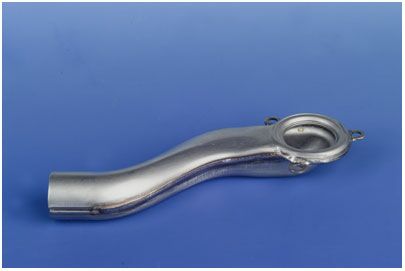

Krümmer Standheizung

Plasmaschweißen mit schwieriger 3-dimensionaler Kontur. Die Nahtform wechselte zwischen Bördelnaht und Kehlnaht mit geringstem Platz für die Nahtbreite

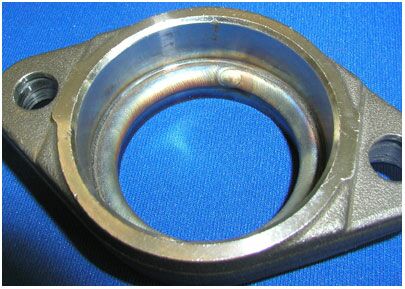

Flansch

Auftragschweißen einer verschleißfesten Lage.

• Bewältigung einer schlechten Zugänglichkeit
• Toleranz für die Nahtdicke 0,2 mm
